اجرای اسکلت فلزی به صورت اصولی از صفر تا صد
اسکلت فلزی یکی از پرکاربردترین سیستمهای سازهای در ساختمانسازی مدرن است که به دلیل سرعت اجرا، مقاومت بالا در برابر زلزله، وزن سبک و امکان پیشساختن قطعات، محبوبیت زیادی دارد. اجرای اصولی آن نیازمند رعایت دقیق مراحل، نکات فنی و استانداردهای مقررات ملی ساختمان (مبحث دهم) است. در این مقاله جامع، مراحل اجرای اسکلت فلزی را از ابتدا تا انتها گامبهگام توضیح میدهیم. این فرآیند معمولاً شامل دو روش اصلی است: جوشی (رایج در ایران برای ساختمانهای کوچک تا متوسط) و پیچ و مهرهای (برای سازههای بزرگ و صنعتی).
۱. مراحل اولیه و آمادهسازی (قبل از اجرا)
- بررسی نقشهها و مجوزها: ابتدا نقشههای سازه، معماری و تأسیسات بررسی شود تا عدم تطابق وجود نداشته باشد. مجوزهای لازم از شهرداری و نظام مهندسی گرفته شود.
- تجهیز کارگاه: استقرار ماشینآلات، جرثقیل، داربست و تجهیزات ایمنی.
- خاکبرداری و گودبرداری: زمین بررسی شود (آزمایش خاک برای مقاومت فشاری). خاکبرداری تا تراز مورد نظر انجام شود و زمین تراز گردد.
۲. اجرای فونداسیون (پیریزی)
فونداسیون پایه اصلی سازه است و بار کل ساختمان را تحمل میکند.
- پیاده کردن نقشه فونداسیون: محورها و موقعیت ستونها روی زمین علامتگذاری شود.
- اجرای بتن مگر (لاغر): لایه ۱۰-۱۵ سانتیمتری بتن با عیار کم (۱۰۰-۱۵۰ کیلوگرم سیمان در مترمکعب) برای زیرسازی و تراز کردن.
- آرماتوربندی: میلگردها طبق نقشه قرار گیرند (فاصله میلگرد تا سطح بتن حداقل ۴ سانتیمتر).
- قالببندی: با تختههای صاف و محکم برای حفظ شکل بتن.
- نصب بیس پلیت (صفحه زیر ستونی) و بولتها: صفحه ستونها تراز و ثابت شوند. بولتها با دقت نصب گردند تا ستونها دقیق قرار گیرند.
- بتنریزی فونداسیون: بتن با عیار مناسب ریخته و ویبره شود. عملآوری (مرطوب نگه داشتن) حداقل ۷ روز انجام شود.
۳. ساخت قطعات اسکلت (در کارگاه یا کارخانه)
برای ساختمانهای بزرگ، قطعات در کارخانه ساخته میشوند؛ برای کوچکترها در کارگاه پروژه.
- شاسیکشی زیرکار: با تیرآهن برای سطح تراز.
- ساخت ستونها: برش پروفیلها (IPE، H، باکس)، دوبل کردن، نصب ورقهای تقویت و سختکننده.
- ساخت تیرها: برش، نصب ورقهای جان و بال، سختکنندهها برای جلوگیری از کمانش.
- ساخت مهاربند (بادبند): برای مقاومت جانبی در برابر زلزله.
- رنگآمیزی اولیه: ضدزنگ و پرایمر برای جلوگیری از خوردگی.

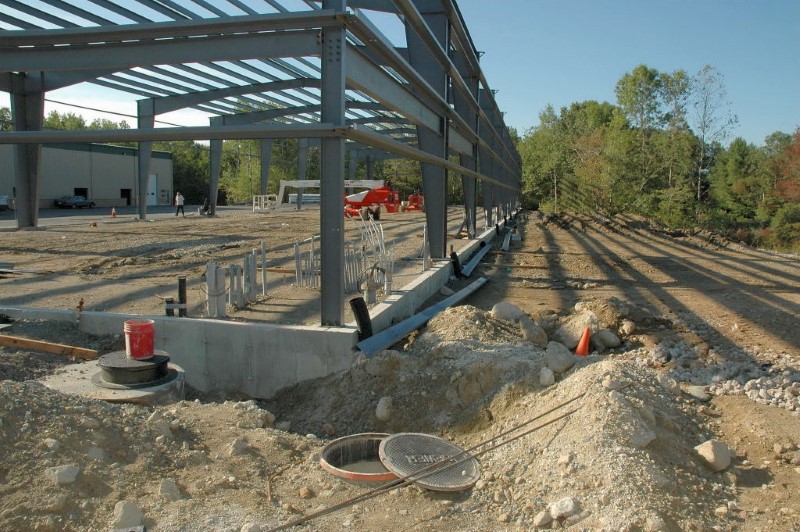

۴. نصب اسکلت فلزی (مونتاژ در محل)
این مرحله حساسترین بخش است و نیاز به جرثقیل دارد.
- برپایی ستونها: با جرثقیل نصب شوند. ابتدا مهار موقت (با کابل یا تیر واسط) برای جلوگیری از سقوط.
- شاقول کردن ستونها: با تئودولیت یا شاقول لیزری، دقیقاً عمودی شوند (تلرانس حداکثر ۱/۵۰۰ ارتفاع).
- نصب تیرهای اصلی و فرعی: اتصال به ستونها (جوشی یا پیچ و مهرهای).
- اتصالات:
- جوشی: جوشکاری اصولی (با الکترود مناسب، پیشگرم در سرما). کنترل جوش با تست UT یا RT.
- پیچ و مهرهای: پیچهای پرمقاومت (گرید ۸.۸ یا ۱۰.۹) با گشتاور دقیق.
- نصب مهاربندها و راهپله: بادبندها برای پایداری جانبی، راهپله شمشیری با الگو دقیق.
- اجرای سقف: تیرچهها، بلوک یا ورق عرشه فولادی، بتنریزی سقف کامپوزیت.
۵. مراحل تکمیلی و ایمنی
- والپست: برای درگیری دیوارها با اسکلت و جلوگیری از ریزش در زلزله.
- پوشش ضدحریق: رنگ یا ورقهای مقاوم به آتش برای ستون و تیرها.
- رنگآمیزی نهایی: پس از تست اتصالات.
- کنترل کیفیت: چکلیست نظارتی (شاقول، تراز، جوش، پیچها) توسط ناظر.
نکات کلیدی اجرایی اصولی
- ایمنی: استفاده از کمربند ایمنی، کلاه، داربست استاندارد. جرثقیلران ماهر.
- جوشکاری: از جوشکار گواهینامهدار استفاده شود. جوش از وسط به طرفین برای جلوگیری از اعوجاج.
- پیچ و مهره: سفت کردن با آچار گشتاورسنج.
- تلرانسها: طبق مبحث دهم (حداکثر انحراف ستون ۵ میلیمتر در هر طبقه).
- مزایا: سرعت بالا، مقاومت زلزله، امکان تقویت بعدی.
- معایب: نیاز به حفاظت در برابر آتش و خوردگی، هزینه اولیه بالاتر در پیچ و مهرهای.
اجرای اصولی اسکلت فلزی نه تنها ایمنی ساختمان را تضمین میکند، بلکه هزینههای بلندمدت را کاهش میدهد. برای پروژههای خاص، حتماً از مهندس ناظر و پیمانکار مجرب استفاده کنید.
