انواع اتصالات در سازههای اسکلت فلزی
در سازههای اسکلت فلزی، اتصالات نقش حیاتی در انتقال نیروها بین اعضای سازهای مانند تیر، ستون و مهاربندها دارند. این اتصالات نه تنها باید استحکام کافی داشته باشند، بلکه باید با شرایط پروژه، نوع بارگذاری و مقررات ملی ساختمان سازگار باشند. اتصالات اسکلت فلزی به دو دسته اصلی تقسیم میشوند: بر اساس روش اجرا (جوشی، پیچ و مهرهای، پرچی و ترکیبی) و بر اساس رفتار صلبیت (صلب یا گیردار، نیمهصلب و مفصلی). در ادامه به بررسی جامع این انواع میپردازیم.
۱. طبقهبندی بر اساس روش اجرا
الف) اتصالات جوشی
اتصالات جوشی یکی از پرکاربردترین روشها در سازههای فولادی مدرن هستند. در این روش، اعضای فلزی با ذوب شدن فلز جوش (الکترود یا مفتول) به یکدیگر متصل میشوند و پیوند دائمی ایجاد میگردد. این اتصالات معمولاً در کارگاه انجام میشوند تا دقت بالاتری داشته باشند.
انواع جوش در اتصالات:
- جوش گوشه (Fillet Weld): رایجترین نوع، برای اتصال اعضای عمود بر هم.
- جوش شیاری (Groove Weld): نفوذی کامل، برای انتقال لنگر بالا.
- جوش نفوذی کامل (PJP یا CJP): در اتصالات گیردار تیر به ستون.
- جوش پلاگین و اسلات: برای پر کردن سوراخها.
مزایا:
- صلبیت بالا و انتقال مستقیم نیروها.
- کاهش وزن سازه (بدون نیاز به قطعات اضافی مانند پیچ).
- ظاهر تمیز و یکنواخت.
- مناسب برای سازههای پیچیده مانند پلها و برجها.
معایب:
- نیاز به جوشکار ماهر و کنترل کیفیت دقیق (بازرسی UT یا RT).
- حساس به ترک و تنشهای پسماند.
- غیرقابل باز شدن برای تعمیر یا تغییرات.
ب) اتصالات پیچ و مهرهای

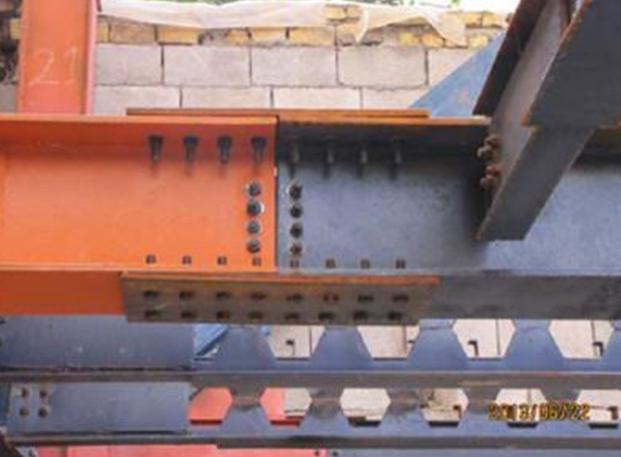

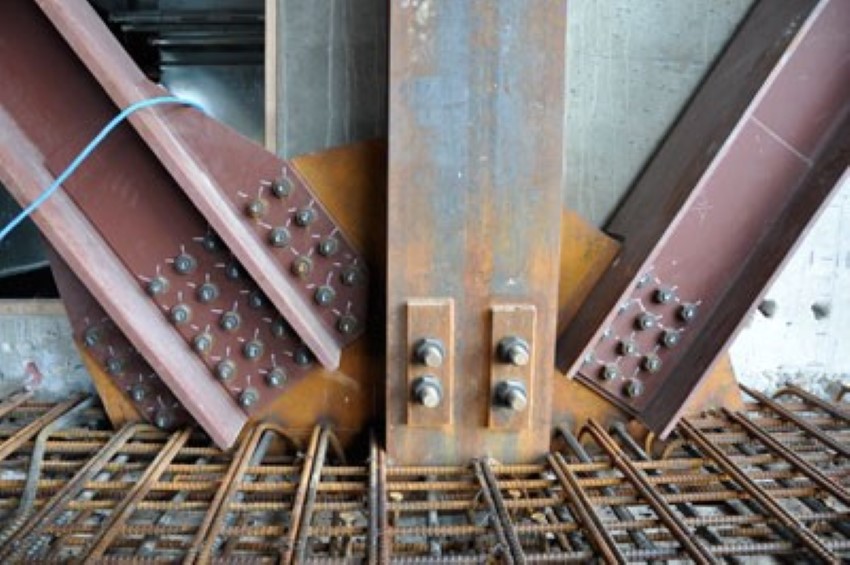

این روش مدرنترین و پرطرفدارترین اتصال در اسکلت فلزی پیچ و مهرهای است. اعضای سازه با سوراخکاری و استفاده از پیچهای پرمقاومت (مانند A325 یا A490) و مهره به یکدیگر متصل میشوند. اغلب در محل پروژه اجرا میشود.
انواع اتصالات پیچی:
- اصطکاکی (Friction Grip): نیروی پیشتنیده ایجاد اصطکاک میکند، مناسب برای بارهای دینامیکی.
- اتکایی (Bearing Type): نیرو از طریق تماس پیچ و سوراخ منتقل میشود.

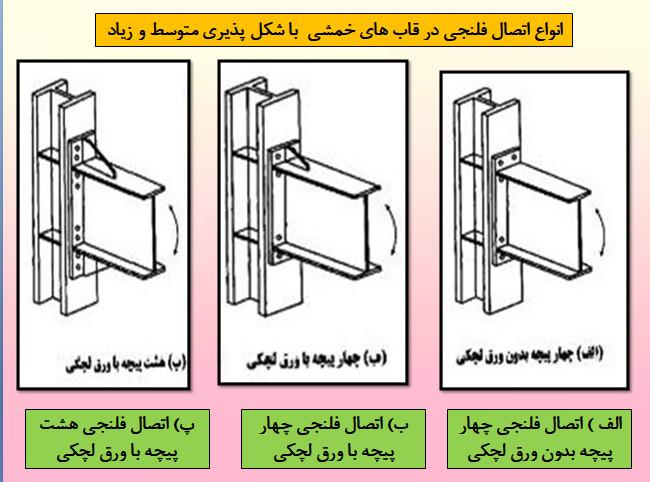

- اتصال فلنجی، ورق انتهایی و نبشیدار.
مزایا:
- سرعت نصب بالا و امکان مونتاژ/دمونتاژ.
- کنترل کیفیت آسان (با ترکمتر).
- مقاومت خوب در برابر زلزله (انعطافپذیری).
- عدم نیاز به جوشکار ماهر در محل.
معایب:
- هزینه بالاتر مواد (پیچهای پرمقاومت).
- احتمال شل شدن در بارهای لرزهای (نیاز به واشر فنری).
- کاهش سطح مقطع عضو به دلیل سوراخکاری.
ج) اتصالات پرچی
این روش قدیمیترین نوع اتصال است که امروزه تقریباً منسوخ شده و تنها در مرمت سازههای تاریخی (مانند پلهای قدیمی یا برج ایفل) استفاده میشود. پرچهای فولادی گرم شده و در سوراخ قرار گرفته، سپس کوبیده میشوند تا سرد و محکم شوند.
مزایا:
- مقاومت بالا در برابر لرزش و خستگی.
- دوام طولانی در سازههای قدیمی.
معایب:
- زمانبر و پرهزینه.
- نیاز به تجهیزات سنگین و نیروی کار زیاد.
- غیرقابل باز شدن.
د) اتصالات ترکیبی (هیبریدی)
ترکیب جوش و پیچ، مانند جوش بالها و پیچ جان تیر به ستون. این روش برای بهرهبرداری از مزایای هر دو استفاده میشود، به ویژه در مناطق زلزلهخیز.
۲. طبقهبندی بر اساس رفتار صلبیت
طبق مبحث دهم مقررات ملی ساختمان و استانداردهای AISC/Eurocode، اتصالات بر اساس میزان انتقال لنگر تقسیم میشوند:
- اتصالات صلب (Rigid یا Moment-Resisting): لنگر کامل منتقل میشود، چرخش تیر محدود است. معمولاً با جوش نفوذی یا ورق انتهایی تقویتشده. کاربرد: قابهای خمشی برای مقاومت در برابر باد و زلزله.

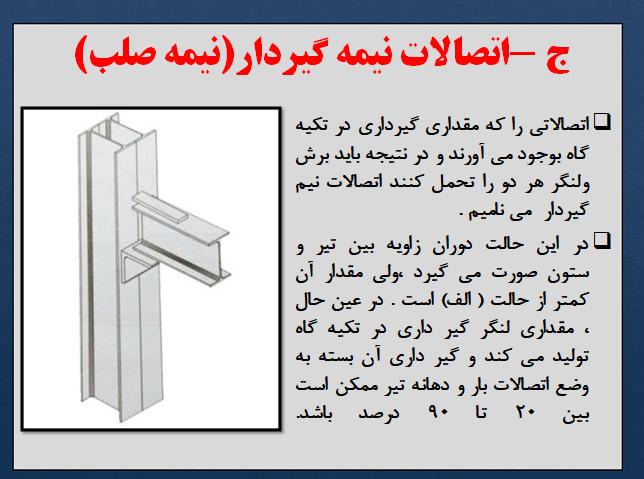

- اتصالات نیمهصلب (Semi-Rigid): بخشی از لنگر منتقل میشود (۲۰-۸۰%). انعطافپذیرتر، اقتصادیتر. مثال: اتصال با ورق بالایی/پایینی یا نبشی.
- اتصالات مفصلی (Pinned یا Simple): تنها برش منتقل میشود، چرخش آزاد. مثال: نشیمن تیر با نبشی یا ورق اتکایی.
مقایسه کلی و نکات اجرایی
- در زلزله: اتصالات پیچ و مهرهای عملکرد بهتری دارند (انعطافپذیرتر، خسارات کمتر در زلزلههای گذشته ایران).
- هزینه: جوشی ارزانتر در مواد، اما پیچ و مهرهای سریعتر در اجرا.
- کنترل کیفیت: پیچ و مهرهای آسانتر (بازرسی بصری و ترکمتر)، جوشی نیاز به تست غیرمخرب.
- کاربرد رایج در ایران: ترکیبی از پیچ و مهره در نصب و جوش در کارگاه برای اتصالات حساس.
انتخاب نوع اتصال به عوامل مانند ارتفاع ساختمان، نوع بارگذاری، بودجه و شرایط سایت بستگی دارد. طراحی دقیق طبق آییننامههای ۲۸۰۰ (زلزله) و مبحث دهم ضروری است تا از ایمنی و پایداری سازه اطمینان حاصل شود. در پروژههای مدرن، روند به سمت صنعتیسازی و اتصالات پیچ و مهرهای پیشساخته است.
